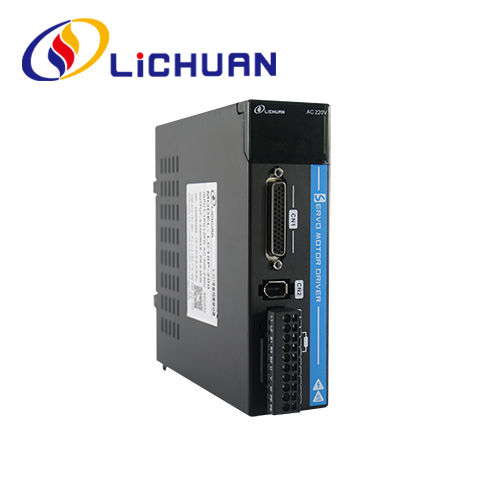

Kiinan A5-sarjan AC-servomoottoriohjaimen tehdas toimittaa suoraan. LICHUAN® on A5-sarjan AC-servomoottoriohjainten valmistaja ja toimittaja Kiinassa.
Syöttöteho | Yksivaiheinen 220 VAC | |
Työskentely ympäristöön |
Lämpötila | 0~45℃ |
Kosteus | ≤90 %RH, ei kondensaatiota | |
Eleyation | Korkeus ≤1000 m | |
Asennus ympäristöön |
Ei syövyttävää kaasua, syttyvää kaasua, öljysumua tai pölyä. | |
asennustila | Pystysuora | |
Enkooderi | Tukee 17-bittistä inkrementti-/absoluuttisen arvon kooderia, 23-bittistä inkrementti-/absoluuttisen arvon kooderia | |
Lähtöteho | 24V jännitelähtö | 100 mA, syötä virtaa DI-porttiin ja pulssiporttiin. |
Ohjaussignaali | Digitaalinen tulo | 8-kanavainen yhteinen digitaalinen tulo, toiminto voidaan konfiguroida |
Digitaalinen ulostulo | 6-kanavainen digitaalinen lähtö, toiminto voidaan konfiguroida. | |
Pulssisignaali | Syöte | 2-kanavainen nopea tulo: tukee jopa 1 MHz pulssia, käyttöjakso 50 %. Tukee pulssisyöttötilaa: PULS+DIR,A+B,CW+CCW |
Lähtö | 3-kanavainen nopea pulssilähtö, lähtösignaalin muoto: 5 V:n differentiaalisignaali, l-kanavainen Z-signaali, yksipäinen lähtösignaali. | |
Analoginen signaali | Syöte | 2-kanavainen analoginen tulo, 12-bittinen resoluutio, tuloalue -9,5~+9,5V. Niiden joukossa AI2 on kiinteä vääntömomentin rajatulona |
Lähtö | Ei mitään | |
Viestintätoiminto | RS485 viestintä, ModbusRTU protokolla. | |
Näyttöpaneelin ja näppäinten käyttö | 5 näppäintä (Mode, Set, Vasen, Ylös, Alas) ja 6 nixie putkia | |
Jarruvastus | Sisäänrakennettu 50 W 40Q jarruvastus. Toistuvia jarrutuksia varten tarvitaan ulkoinen jarruvastus. |
