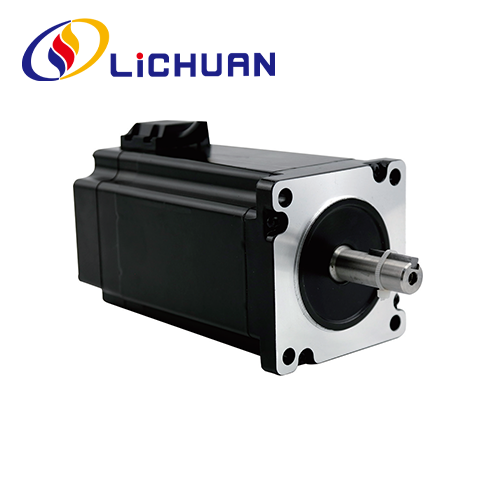

86-sarjan 3-vaiheinen Nema34 suljetun silmukan askelmoottori
Kuuma myynti 86-sarjan 3-vaiheinen Nema34 suljetun silmukan askelmoottori. LICHUAN® on 86-sarjan 3-vaiheinen Nema34 suljetun silmukan askelmoottorin valmistaja ja toimittaja Kiinassa.
Lähetä kysely
Tuotteen Kuvaus
LICHUAN® toivottaa sinut lämpimästi tervetulleeksi tukkumyyntiin tehtaallamme 86-sarjan 3-vaiheisiin Nema34-askelmoottorisarjaan. Tuotteemme ovat CE-sertifioituja ja niillä on tällä hetkellä suuri määrä tehdasvarastoa. Lichuanin tehtaalla on yli 14 vuoden tuotantokokemus. Tuemme OEM- ja ODM-tukea, tarjoamme sinulle hyvää palvelua ja tehdasalennuksia. Toivotamme lisää jakelijoita tervetulleeksi liittymään LICHUANiin.
86-sarjan 3-vaiheinen Nema34 suljetun silmukan askelmoottori, korkealaatuisten raaka-aineiden ja korkealaatuisen kestomagneettipiiteräksen käyttö 1000-linjaisella erittäin tarkalla kooderilla, ratkaisee täysin avoimen silmukan askelmoottorin askelmoottorin ongelmat ja parantaa merkittävästi moottorin nopea suorituskyky, Perinteisen vaiheittaisen ajoohjelman päivityksen helpottamiseksi kustannusten aleneminen verrattuna servomoottoriin vähentää yli 50%. Moottorin pituus 123mm ~ 182mm, vääntömomenttialue: 6N.m ~ 12N.m, moottorin akselin halkaisija 14mm. 86-sarjan 3-vaiheinen Nema34 suljetun silmukan askelmoottori voidaan yhdistää 4-tyypin ohjaimeen: RS485. Canopen. Ethercat. Pulssin ohjaus ajurit.
Sähköiset suorituskykyparametrit
| Tuote | Tekniset tiedot |
| Askelkulman tarkkuus | ±5 % (koko vaihe) |
| Resistanssin tarkkuus | ±10 % (20 ℃) |
| Induktanssin tarkkuus | ±20 % (1KHZ) |
| Lämpötilan nousu | 80 ℃ max (nimellisvirta, 2-vaiheinen virta päällä) |
| Ympäristön lämpötila | -20 ℃ ~ * 50 ℃ |
| Eristysvastus | 100MQMin 500VDC |
| Läpilyöntilujuus | 500 V AC 1 minuutti |
| Sallittu radiaalinen kuormitus | 0,02 mm Max. (450 g:n kuorma) |
| Sallittu työntövoimakuorma | 0,08 mm Max. (450g kuorma) |
| Radiaalinen maksimikuorma | 130 N (20 mm laipan pinnasta) |
| Akselin maksimikuormitus | 30N |
| Sarja | Vaihe Kulma(") |
Pituus (mm) |
Pitomomentti (N.m) | Vaihe Nykyinen (A) |
Pyörivä Inertia (g.cm²) |
Vaihe Resistanssi(a) |
Vaihe Induktanssi (mH) |
Matchend kuljettaja |
Johtaa lanka (nro) |
Paino (kg) |
| LC86H398 | 1.2 | 123 | 6.0 | 3.0 | 2800 | 1.3 | 8.0 | LCDA2260E | 3 | 3.5 |
| LC86H3114 | 1.2 | 140 | 6.8 | 3.0 | 3600 | 0.98 | 7.0 | LCDA2260E | 3 | 4.2 |
| LC86H3129 | 1.2 | 154 | 10 | 3.0 | 3800 | 2.45 | 16 | LCDA2260E | 3 | 4.7 |
| LC86H3156 | 1.2 | 182 | 12 | 3.0 | 4000 | 2.5 | 18 | LCDA2260E | 3 | 5.5 |
Yllä on edustavia tuotteita. Tuotteet voidaan räätälöidä!
Muoto ja asennuskoko (yksikkö:mm)
Shaft Mode of Motor
| Malli | Akseli Halkaisija (mm) |
Akseli Jatke (mm) |
Akseli Pituus (mm) |
| LC86H398 | f14 | Kiilaura 5 x 5 x 15 | 40 |
| LC86H3114 | f14 | Kiilaura 5x5x15 | 40 |
| LC86H3129 | f14 | Kiilaura 5 x 5 x 15 | 40 |
| LC86H3156 | f14 | Kiilaura 5 x 5 x 15 | 40 |
Moottorin kytkentäkaavio
Moottorin johtojen värit
Määritelmät Encoder Lyijyvärit
| 1 | keltainen | EB+ |
| 2 | vihreä | EB- |
| 3 | musta | EA+ |
| 4 | sininen | EA- |
| 5 | Punainen | +5 VCC |
| 6 | Valkoinen | EGND |
Huomautuksia
1. Vaiheet on liitettävä oikein, kun moottori ja ohjain yhdistetään.
2. Moottorissa voi ilmetä lämmön muodostumista erilaisissa ajo-olosuhteissa. Moottorin pintalämpötila saa ylittää 85 ℃ käytön aikana.
3. Moottori on sijoitettava asennuskielellä moottorin etukanteen, huomiota on kiinnitettävä virheiden sovitukseen, ja moottorin akselin ja kuorman välistä samankeskisyyttä on valvottava tiukasti.
Sovelluksen kytkentäkaavio
Täydellisen askelmoottorin ohjausjärjestelmän tulee sisältää alla näkyvä tuote
Tuotteen pakkaus
Lichuanin tehtaan tuotantokone
-
Kaiverruskone -
Päällystyslaitteet -
Fiber laster -merkintäkone -
Ruuvikone -
Testauskone -
UV-tulostin
-
Automaattinen juotoskone -
Pitämällä vääntömomentin testauskonetta -
Ruuvikone -
Oskillografikone
Teollisuuden sovellukset
-
Robottivarsi -
Laserleikkauskone
-
3D-tulostus -
CNC kone -
Automaattinen kokoonpano -
Kaiverrus kone
